三星一年一度的Galaxy系列旗艦機Note 7不久前發布，亮點不少。除了大內存、虹膜辨認，Galaxy Note 7也是三星初次將Type-C接口使用到手機上，關于加速Type-C接口遍及具有重大意義。

有點小遺憾的是，此次標配的充電器跟以往三星歷代的旗艦機一樣，依然是最大支持9V/1.67A輸出規格，充電器型號為EP-TA200。

這款充電器無論外形還是性能跟已往的三星手機充電器十分接近，輸出口依然是USB-A，不過輸出口位置由側面改為頂部，額定輸出功率5V/2A、 9V/1.67A，聯合功率15.03W，支持三星自家的AFC（Adaptive Fast Charging）快充，并且兼容高通的Quick Charge 2.0快充，制造商為惠州東洋益恩彼電子有限公司。

三星EP-TA200充電器采用白色ABS外殼，與此前的充電器幾乎看不出差別。

數據線是采用的Type-C接口，意味著三星從MicroUSB向Type-C邁進了一大步。

仔細觀察充電器兩面的印刷參數，可以看到產品型號為EP-TA200，適用于全球寬網電壓，兩檔輸出分別為9V/1.67A和5V/2A，生產日期為2016年7月。正面還印有SAMSUNG品牌LOGO和Adaptive Fast Charging快充圖標。

此次拆解的為國行版本，采用的是國標插腳，磁鐵不吸，猜測為銅鎳合金。

輸出口同樣不吸磁。

與舊版相比，輸出口改到了頂部，依舊采用USB-A口。

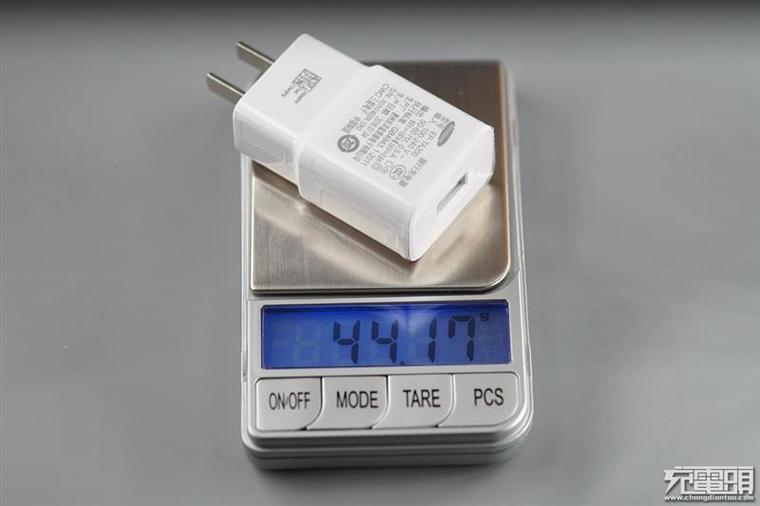

電源凈重約44g，很輕巧。下面進入拆解環節。

拆開頂部，由于采用很結實的超聲波黏合，很難做到無損拆解。

蓋子里面有EP-TA200型號，內部電路板使用卡槽固定。

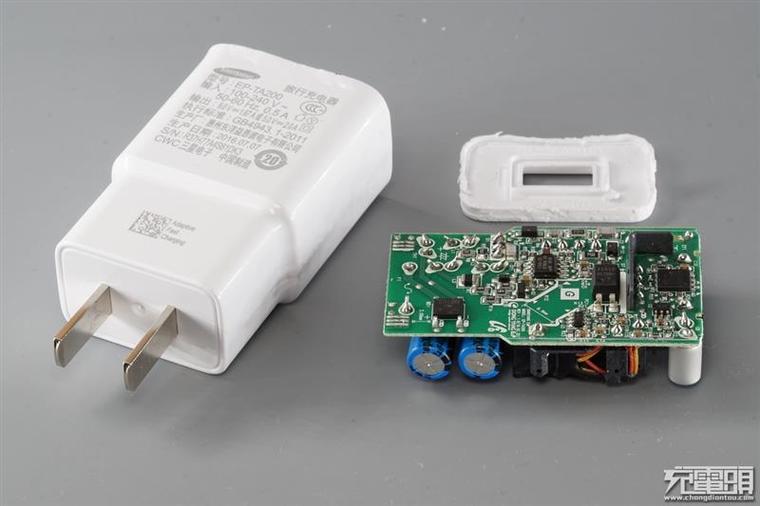

順著卡槽直接抽出PCB板，乍一看PCB上元件密密麻麻。

電源布局十分緊湊。

PCB頂部元件一覽，這一面可以看到熱敏電阻，保險絲，開關管和變壓器。

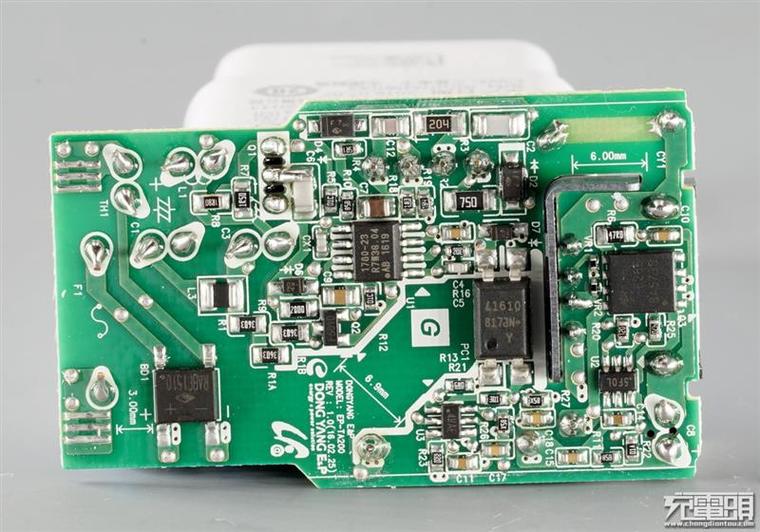

PCB背面放大，主要芯片集中在這面，稍后分析。

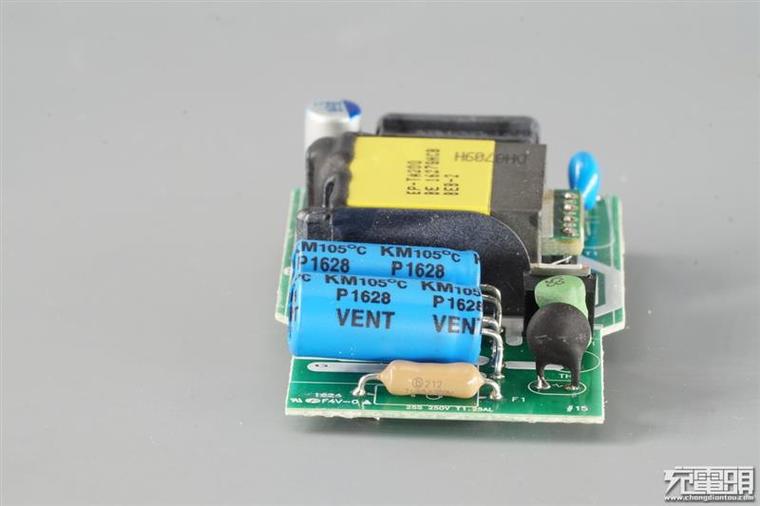

充電器上使用了三顆電容，其中一顆為固態，另外兩顆為液態。品牌來自Capxon臺灣豐賓。

PCB從不同角度觀察。

插腳是固定的，PCB板順著卡槽推進去剛好卡住。具體電子元件分析如下：

AON6266 介于AD/DC轉換器之間的同步整流MOS，品牌為美國AOS。

二極管，焊接工藝不錯，焊點飽滿。

上方是817光耦，負責識別芯片與初級PWM芯片的通訊；右下角Dialog iW1780 PWM控制器，用來輸出不同的電壓 。

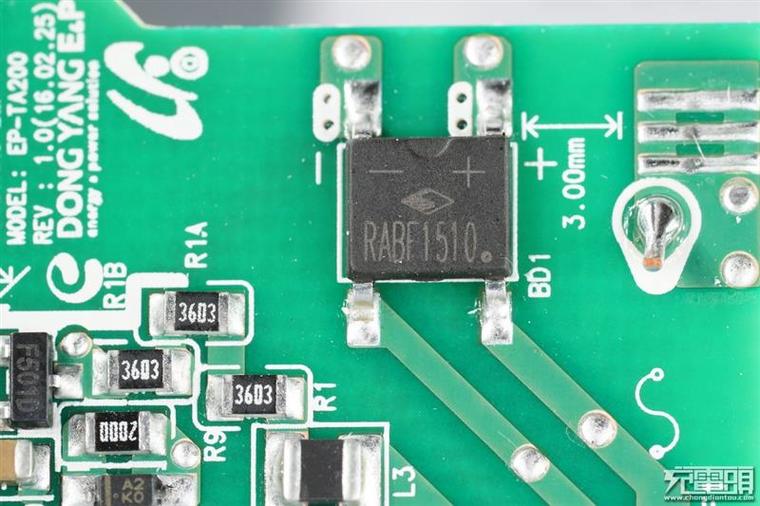

整流橋絲印編號為RABF1510，規格為1.5A、1KV耐壓。

UTC是臺灣友順高壓MOS，規格為7NM70G。

USB底座有隔離板，起高低壓隔離作用。

右下角是Dialog iW627識別IC，查閱官方Datasheet技術文檔，可見該芯片支持三星AFC和高通QC2.0雙快充協議。通過拆解發現，三星EP-TA200充電器內部采用了Dialog旗下iW1780、iW627、iW673全套電源方案。

下面將測試充電器的輸出能力。

用充電頭網定制USB電壓電流表測得空載時的電壓為5.05V。

用充電頭網自制QC2.0/3.0誘騙器測試，最高可到9V，不能激活QC3.0的12V電壓檔。

為三星Note5充電，9.12V /1.62A滿速快充。

為鋼鐵俠T800充電，開啟QC2.0快充，電壓電流顯示為9.15V/1.77A。

充小米高配版，電壓電流分別為9.11V/1.63A。

充Anker兩萬毫安時大容量移動電源，電壓電流分別為5.07V/2.29A。需說明的是這款是USB-C輸入，但移動電源本身只支持5V輸入。

充iPhone 6s Plus，電壓5.13V，電流0.96A，勉強到1A。

給iPad mini 2充電 ，電壓5.13V，電流0.96A。

測試結果匯總如下：

用EBD-USB測試負載功率。

5V檔最高輸出為5.4V/2.3A，即12.4W。

9V檔最高輸出為9.16V/1.90A，即17.4W。

測試總結：

通過拆解可以看出三星Galaxy Note 7標配的這款充電器整套采用iWatt的方案，集成度高，體積小巧。整體做工用料都不錯，功率超出額定標示值。

同時支持AFC和QC2.0雙快充協議，但不支持QC3.0輸出。

依然不支持蘋果全速充電，當然這個是安卓手機配的，可以理解。

由于三星Galaxy Note 7采用了全新的Type-C接口，并且實測支持USB PD協議，這款充電頭并不能很好地發揮Type-C接口的優勢，對于用戶體驗上來說有一定的打折。
