1.只賣299的主板，外觀如何?

　　在第四代APU推出之前，2016年的AMD APU市場依然需要3.5代的APU來維持AMD在低端到主流整合市場的勝利果實。買GPU送CPU，吸引了不少低價裝機的用戶。畢竟他們資金十分有限，以最低成本來物盡其用就是他們最大的愿望。順應這個需求以及APU市場特點，最近杰微就推出了官方報價只有299元的A68H主板，杰微 A68HM-G2H。

　　杰微 A68HM-G2H參考價：￥299圖片[9]點評 報價參數概覽　　杰微 A68HM-G2H 主板的包裝盒簡單明了，一矢中的。黑色的包裝襯托出A68HM的紅色字體，對比強烈。簡單的勾畫就能反映出產品的主題。

　　主板外觀

　　作為299元的主板，杰微 A68HM-G2H 主板采用M-ATX的板型，看起來比較小巧。黑色的主板PCB，襯托紅色的PCI-E以及內存插槽，對比強烈，有著不錯的視覺反差效果。

　　PCI插槽

　　擴展插槽部分，主板提供了一條PCIE 3.0 x16插槽，一條PCI插槽，并沒有PCIE x1插槽，所以不支持雙獨立顯卡布局。這里可以看到，雖然A68M支持雙BIOS設計，但是杰微 A68HM-G2H 主板并沒有這樣做，只有一個BIOS。

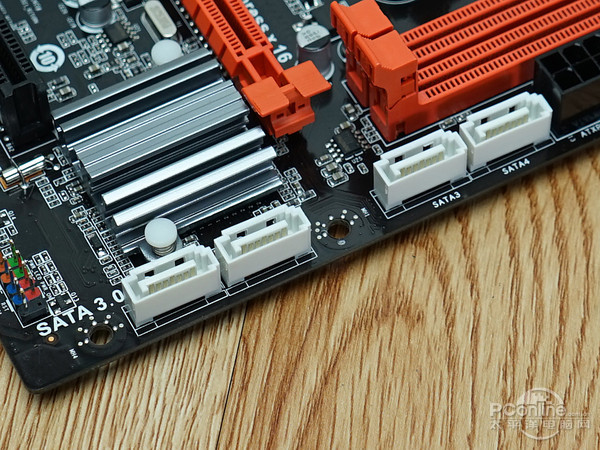

　　SATA3接口

　　作為299元主板，大家就不要期待它能有什么新磁盤技術了。它原生提供全部4個SATA3接口，都為豎立式設計，支持RAID 0、RAID 1和RAID 10。

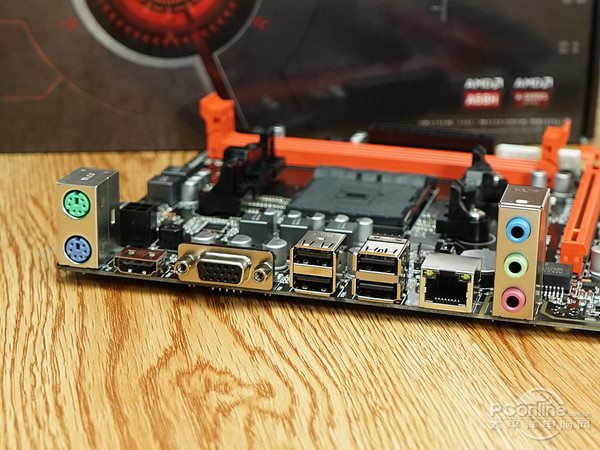

　　I/O接口

　  2. 5相供電，千兆網卡還有LED切割燈帶

　　在主板背板I/O接口處，杰微 A68HM-G2H 主板提供了兩個PS/2鍵鼠接口、4×USB2.0、一個RJ-45網線接口、3個音頻輸入輸出接口、支持HDMI/VGA的視頻輸出。可惜的是，在I/O背板處并未提供USB3.0接口。杰微 A68HM-G2H 主板目前官方報價為299元，推薦搭配AMD A8-7670K、Athlon X4 870K等性價比較高的AMD處理器，適合入門和主流級用戶使用使用。

　　3+2相的設計

　　主板細節部分，杰微 A68HM-G2H 主板提供了3+2相的設計，其中2相為核顯供電。每相供電還配備了1上2下低阻抗MOSFET和R33封閉式電感，可以滿足FM2/FM2+接口各種處理器的供電需求。

　　Richtek的主控芯片

　　CPU供電部分主控芯片不知為何印刷文字比較模糊，但是大體可以看到使用了Richtek的主控芯片。

　　DDR3 DIMM內存插槽

　　主板提供了兩條DDR3 DIMM內存插槽，支持雙通道。

　　RTL8111F千兆網卡

　　杰微 A68HM-G2H 主板的板載網卡為瑞昱RTL8111F千兆網卡，在主流產品中比較常見，能提供穩定的網絡支持。

　　ALC662

　　板載聲卡也是同為瑞昱出品的ALC662，支持5.1聲道音頻輸出，并且采用尼吉康專業音頻電容和LED音頻切割燈帶設計。

　　nuvoTon NCT5532D芯片

　　nuvoTon NCT5532D芯片，為主板I/O控制芯片，可實時監控主板各部分溫度、電壓等數據。

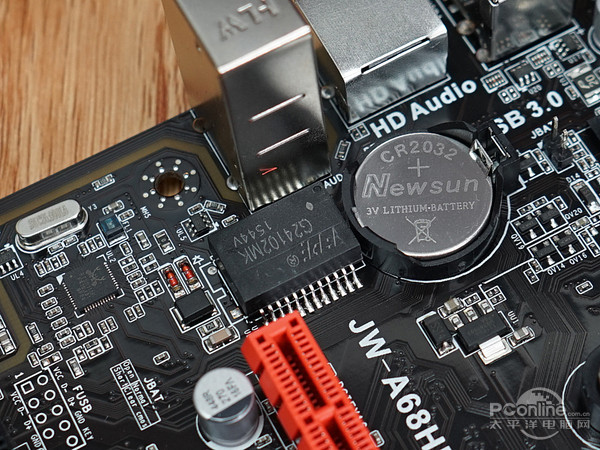

　　防雷模塊

　　主板的網線接口后方還配備了防雷模塊，以防止雷擊時對主板元件造成損害。

　　針腳

　　雖然I/O背板處沒有提供USB3.0接口，但主板上卻提供了兩個USB3.0接口的針腳，彌補了背部沒有USB3.0的不足。

　　3.測試：UEFI BIOS+性能穩定

　　評測平臺與評測方法介紹：

     本次評測主要可以分為三部分，第一部分是BIOS試用，第二部分是增強版性能測試，最后是發熱量測試。

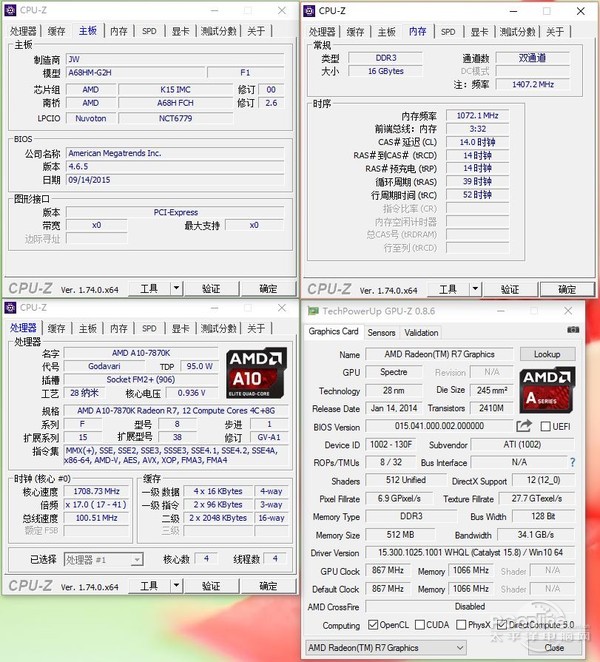

　　配置截圖

　　我們測試選擇的硬件是AMD A10-7870K，內置R7顯卡和16G 2133MHz雙通道內存，我們會加入其它主板在這套硬件上的測試成績作對比。

　　主板BIOS試用：

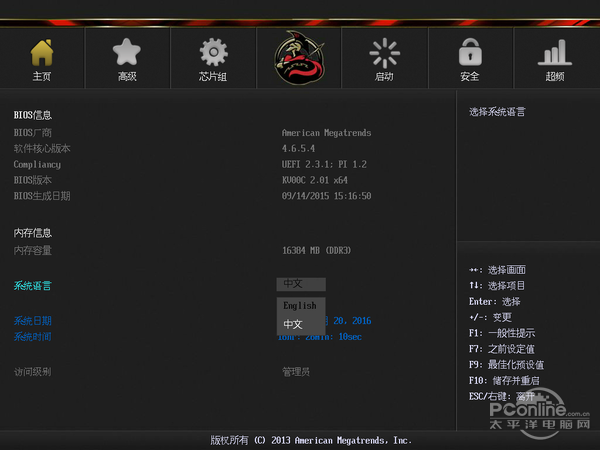

　　UEFI圖形化界面

　　BIOS采用UEFI圖形化界面，支持中文和鼠標操作，對于新手以及老手來說都十分的友好。

　　超頻設置

　　電壓部分支持調整CPU核心電壓、北橋電壓和內存電壓。

　　內存頻率

　　CPU超頻部分，可以通過調整BCLK和倍頻的方式結合進行，也支持核顯頻率調整。內存設置除了支持直接讀取AMP和XMP檔案外，也可以細致手動設置頻率和時序等參數。

　　高級設置

　　高級選項提供了CPU、板載設備、高級電源以及系統狀態的設置以及觀測。

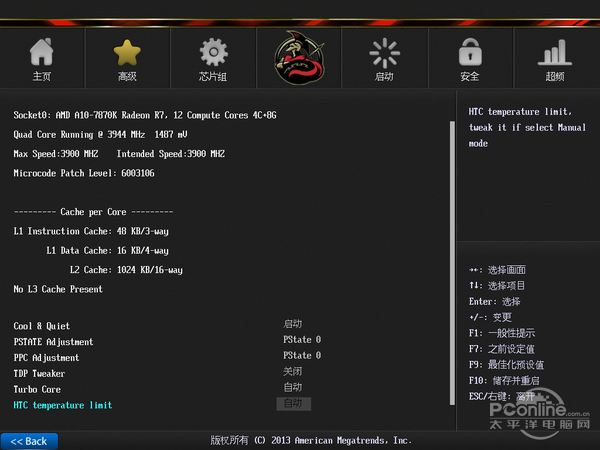

　　CPU設置

　　CPU設置提供詳細的信息以及設定。

　　啟動設置

　　啟動設置，提供常見的啟動方式以及啟動選擇設置，相信大家十分熟悉。

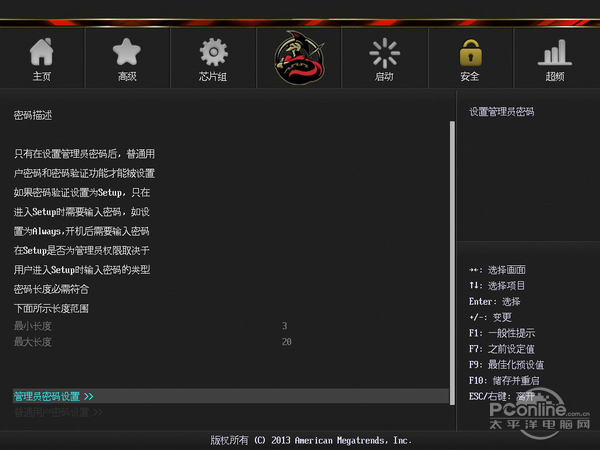

　　安全設置

　　安全設置，支持BIOS密碼以及啟動密碼。

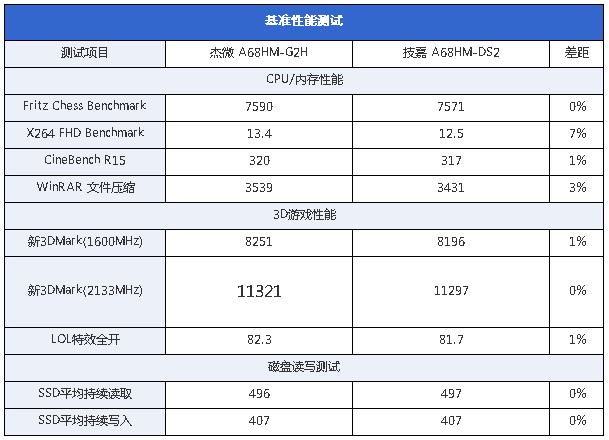

　　基準性能測試：

    為了方便用戶了解這款主板的性能表現，我們加入了同一個芯片組的技嘉 A68HM-DS2主板作為參考對比，由于測試準確性關系，我們一般把3%以內的差距視為誤差。

　  在基準性能測試中，杰微 A68HM-G2H與另一款參照主板技嘉 A68HM-DS2主板的成績相仿，部分項目有明顯提升。可見其對硬件具有良好的支持，CPU，內存和顯卡性能都能得到良好地發揮，成績水平正常。

　　主板溫度測試：

　　溫度測試部分，我們主要考察主板CPU供電部分的問題，這部分溫度是主板發熱量較大的地方，也是影響主板穩定性的關鍵。我們采用福祿克Ti25熱成像儀進行測試，記錄閑置(CPU、顯卡空載)及滿載(CPU滿載、顯卡空載)時兩個數據。

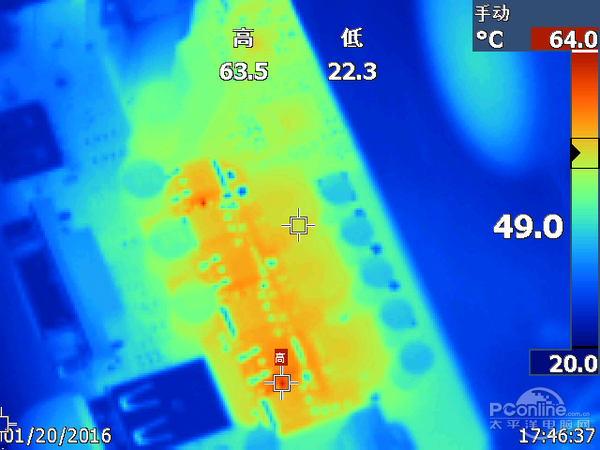

　　平臺發熱量(左滿載右閑置)

　　經過我們的整理，主板發熱量如下圖：

　　發熱量對比

　　默認BIOS設置下，在主板發熱量測試中，杰微 A68HM-G2H滿載溫度為174℃，閑置溫度為64℃;發熱向來是AMD的老大難問題，加上沒有搭配散熱片，就顯得溫度不正常了。

　　總結：勝在價格的APU平臺　

　　綜合來看，杰微 A68HM-G2H最大的特色無疑就是價格，299元的價格搭配目前性價比最好的APU A8-7670K，加上現在白菜價的DDR3內存，你只需要花1000元的價格就能買到這三大件，就能陪伴你大學數年時光，就能讓你流暢體驗LOL游戲，是不是很有吸引力呢?雖然是299元的A68H主板，但是杰微 A68HM-G2H并沒有將核心功能以及大家注重的做工節省掉，細節處理不含糊，并且配備了UEFI圖形界面BIOS為玩家掌握設置降低了難度。除音頻部分采用全固態電容，還使用了提高音頻純凈度的PCB分割線和音頻專用電容。價格并非一切，杰微 A68HM-G2H省略了一些A68H芯片組應有的特性，若能在I/O處再添置兩個USB3.0接口會更好。
